山东海特机床配置

山东海特机床cnc加工中心配置

　　★控制系统标准配置：北京凯恩帝、台湾新代、日本发那科、日本三菱、德国西门子

　　★主轴单元：台湾健椿隆（可选配直联、12000转、中心出水）

　　★滚珠丝杆：台湾律庭（加长锁紧螺母，延长丝杆使用寿命）

　　★轴承：日本NSK、德国FAG

　　★刀库：台湾斗笠式刀库、圆盘（机械臂）刀库

　　★导轨：硬轨为高频淬火处理，滑动面贴塑，Y向4轨道，高刚性、重切削；线轨为台湾上银滚柱线轨，轨道宽45mm、满足客户速度快、精度高的要求外，还可以强力切削。

　　★电气元件：法国施耐德

　　★气动元件：台湾亚德客

      ★机床底座、立柱、主轴箱体、十字滑台、工作台等基础件采用高强度消失模铸造成型技术，内部金相组织稳定，确保基础件的高稳定性。

　　★铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性。

　　★宽实的底座，加宽加长的床鞍、负荷全支撑的设计，结构符合材料力学的先进设计理念，确保机床在强力切削及加工时重负载的能力。

二、加工中心之主轴的选用

　★高刚性、高精密主轴：采用原装台湾健椿主轴。

　★主轴电机通过高扭力齿形皮带传动，大幅减低传动噪音及热量产生

　★主轴采用精密级日本NSK轴承，高速、高精密，可重切削。

三、加工中心之丝杆的选用

　　★采用台湾C2级高精密、高强度滚珠丝杠。丝杆属特殊定制为加长螺母，预紧力可达为4.5T。

　　★采用进口高精度锁紧螺母，滚珠丝杠经预拉伸后，大大增加了传动刚性并消除了运动时产生的热变形影响，确保了机床的精度。

　　四、加工中心之线轨的选用

　　★X、Y、Z轴采用原装台湾上银滚柱重载导轨，线轨滑座属特殊定制为加宽加大处理，特别是Z轴的滑座。

　　★滚柱重载线轨可以满足客户速度快、精度高的要求外，还可以强力切削，同时也增加机床导轨的使用寿命等特性。

　　五、加工中心之轴承的选用

　　★FAG滚动轴承，一般由套圈、滚动体及保持架所构成。按其承受负荷方向可分为向心轴承和推力轴承。

　　★简化了进口轴承周围的构造，便于保养，检查。比较易于高、低温条件下的使用。为了提高刚性，即使在负间隙（预负荷状态）也可以使用。

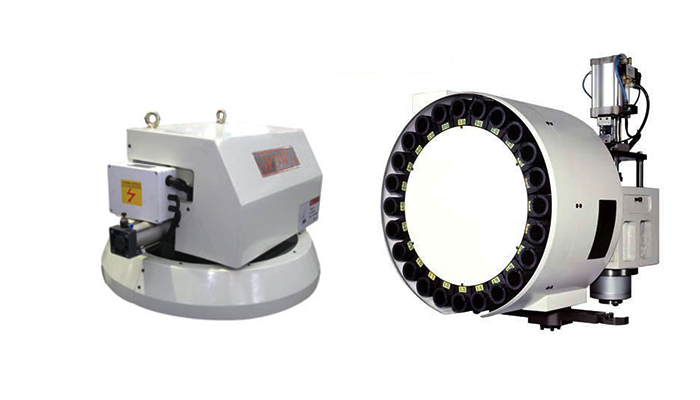

　　六、加工中心之刀库的选用

　　★斗笠式刀库：标配经济型，独创滚珠式凸轮机构，分割精度高。分离式持刀夹同刀盘支撑，长期保持刀杆垂直度、间隙，取刀动作顺畅；

　　★圆盘刀库：可选配机械臂换刀，点对点换刀仅1.9秒。

　　★满足自动化要求又提高了生产效率。
